TESCAN AutoSlicer™ giúp chuẩn bị mẫu TEM bán tự động, mạnh mẽ và đáng tin cậy
-
Chuẩn bị các mẫu TEM siêu mỏng, chất lượng cao từ các nút công nghệ bán dẫn dưới 10nm trong vòng chưa đầy một giờ bằng cách sử dụng quy trình công việc chuyên dụng nâng cao được cung cấp bởi nền tảng TESCAN Ga FIB-SEM được tối ưu hóa
-
Cải thiện năng suất chuẩn bị mẫu bằng cách chuẩn bị lamella TEM hoàn toàn tự động, sau đó là quy trình làm việc bán tự động có hướng dẫn để gắn lamella vào lưới TEM
-

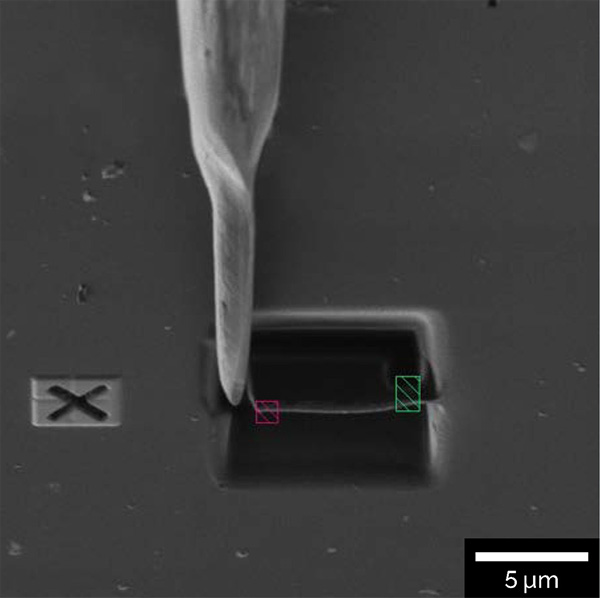

Duy trì tính linh hoạt cho quá trình chuẩn bị lamella TEM nâng cao nhờ bộ điều khiển nano của chúng tôi ở vị trí “bên dưới FIB” , cho phép chuẩn bị các lamella từ trên xuống, phẳng và đảo ngược mà không cần lật thiết bị
-
Phát triển quy trình làm việc tùy chỉnh dành riêng cho các mẫu được xử lý trong phòng thí nghiệm. Các tham số do người dùng xác định để chuẩn bị mẫu TEM và mặt cắt ngang tự động có thể được lưu dưới dạng quy trình công việc được hướng dẫn để giúp đảm bảo tất cả các mẫu đáp ứng yêu cầu chất lượng cho loại phân tích
-

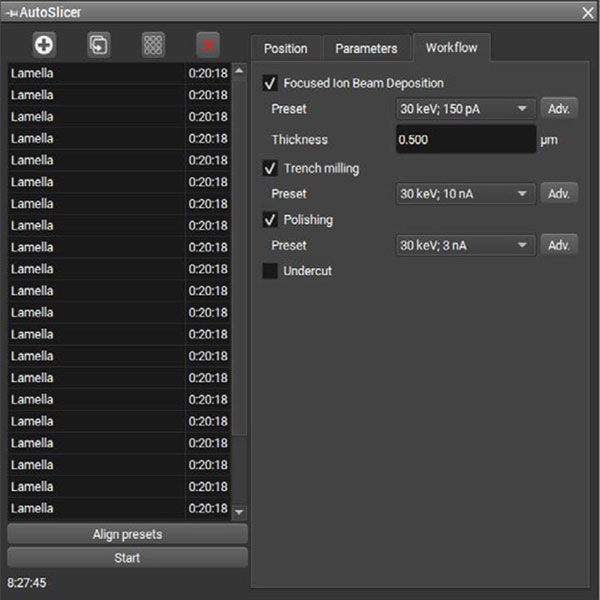

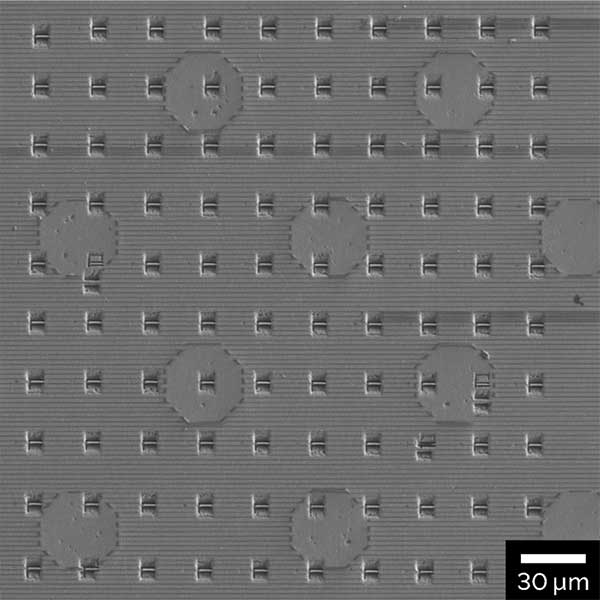

Thực hiện chuẩn bị mẫu TEM tại nhiều điểm, không cần giám sát từ nhiều khu vực quan tâm với TESCAN AutoSlicer để xác định một mảng các lamella tại các vị trí khác nhau và từ nhiều mẫu, chuẩn bị tất cả các mẫu trong một thao tác duy nhất, TESCAN AutoSlicer™ tương thích với tất cả các thiết bị TESCAN Ga và Plasma FIB-SEM
Ứng dụng
-
Chuẩn bị các lamella TEM siêu mỏng, với mức độ hư hại vô định hình tối thiểu từ các thiết bị FinFET 10 nm
-
Cắt ngang, phân tích và chuẩn bị mẫu công suất cao cho vật liệu bán dẫn logic, bộ nhớ, RF/công suất (GaN/SiC) và nhiều loại thiết bị bán dẫn khác
